密闭板式过滤器（喷砂)

JLBL系列密闭板式过滤机又叫叶片式过滤机，是利用硅藻土/活性白土/活性炭/珍珠岩等助滤吸附做过滤层的一种高效、节能、密闭操作的精密澄清过滤设备，该产品设计结构独特，体积小，过滤效率高、滤液透明度和细度好，无物料消耗，不消耗滤材，而只消耗少量的助滤剂，因而过滤成本很低，设备操作、维护、清理方便。

设备操作、维护、清理方便

油脂行业、食品行业、化学行业、医药行业、环保行业

获取报价服务热线： 173-3579-3186

获取报价 | 预约考察 | 联系我们

产品介绍

设备介绍

主要结构及工作原理：

密闭板式过滤机主体是由壳体、滤网片、起盖结构、自动排渣装置等组成，其中，滤网片是由多层不锈钢丝网组成，安装在中心集料管上，拆装清理方便。过滤时，含助滤剂的滤液通过输送系统（泵）进入滤机，使滤网片上形成稳定的滤饼（滤饼层可提供无数的细微通道）后，待滤液即经滤饼层微孔进行实际过滤。

适用范围：

油脂行业：机榨毛油过滤，胶色油，氢化油，冬化油，硬脂，脂肪酸等过滤。

食品行业：砂糖、葡萄糖等糖液的活性碳脱色过滤，酒类、果汁、清凉饮料等的澄清过滤。

化学行业：石化工业，无机化工，有机化工各过程中的结晶分离，各种催化剂的过滤分离，化工产品脱色过滤等。

医药行业：双氧水、维生素等过滤。

环保行业：江、河、湖泊取水用，污水处理站上清液保险提纯过滤，游泳池回用水提纯过滤。

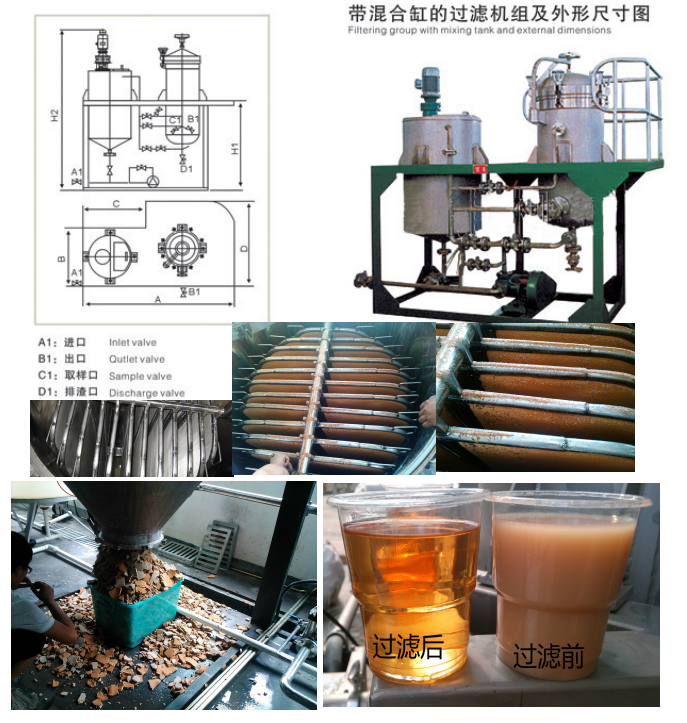

带混合缸的过滤系统：

密闭板式过滤机和混合缸、输送泵、管道、阀门、电气控制等一些辅助设备组成一个完整的过滤系统。其过滤工艺需视被过滤介质而定。

助滤剂在混合缸中与物料混合后，通过输送泵在滤网片上形成滤饼层，一旦达到稳定的滤饼层后，细小的助滤料颗粒可提供无数的细微通道，困助悬浮的杂物，但也容许清澈的液体通过，不会有所堵塞，这样物料通过滤饼层进行实际过滤。滤网片是多层不锈钢丝网组成，安装在中心集料管上，装拆清理方便。

技术参数

JLBL系列密闭板式过滤机技术参数：

型号Model	过滤面积(m2)	滤饼体积(L)	处理能力(T/h)/油脂	处理能力(T/h)/树脂	处理能力(T/h)/饮料	额定压力	高压力	工作温度(℃)	过滤缸容积(L)	主机重量(Kg)
JLBL-2	2	30	0.4-0.6	1-1.5	1-3	0.1-0.4	0.5	≤150	120	300
JLBL-4	4	60	0.5-1.2	2-3	2-5	0.1-0.4	0.5	≤150	250	400
JLBL-7	7	105	1-1.8	3-6	4-7	0.1-0.4	0.5	≤150	420	600
JLBL-10	10	150	1.6-3	5-8	6-9	0.1-0.4	0.5	≤150	800	900
JLBL-12	12	240	2-4	6-9	8-11	0.1-0.4	0.5	≤150	1000	1100
JLBL-15	15	300	3-5	7-12	10-13	0.1-0.4	0.5	≤150	1300	1300
JLBL-20	20	400	4-6	9-15	12-17	0.1-0.4	0.5	≤150	1680	1700
JLBL-25	25	500	5-7	12-19	16-21	0.1-0.4	0.5	≤150	1900	2000
JLBL-30	30	600	6-8	14-23	19-25	0.1-0.4	0.5	≤150	2300	2500
JLBL-36	36	720	7-9	16-27	23-31	0.1-0.4	0.5	≤150	2650	3000
JLBL-40	40	800	8-11	21-34	30-38	0.1-0.4	0.5	≤150	2900	3200
JLBL-45	45	900	9-13	24-39	36-44	0.1-0.4	0.5	≤150	3200	3500
JLBL-52	52	1040	10-15	27-45	42-51	0.1-0.4	0.5	≤150	3800	4000
JLBL-60	62	1200	11-17	30-52	48-60	0.1-0.4	0.5	≤150	4500	4500
JLBL-70	70	1400	12-19	36-60	56-68	0.1-0.4	0.5	≤150	5800	5500
JLBL-80	80	1600	13-21	40-68	64-78	0.1-0.4	0.5	≤150	7200	6000
JLBL-90	90	1800	14-23	43-72	68-82	0.1-0.4	0.5	≤150	7700	6500

过滤机主机外形及安装尺寸：
